微型泵于颗粒物在线监测的应用案例分析

一、背景介绍

随着工业化日益发达，人们的生活也越过越好。然而不容忽视的是，我们的 生活环境却愈发的糟糕，环境治理迫在眉睫，其中尤其关键的便是空气污染。因 此，人们逐渐重视起了这些对人体有害的颗粒物，例如PM2.5 PM10等颗粒物。要解决这个难题，便要对空气 的颗粒物进行监测，颗粒物指数已经成为一个测控空气污染程度的重要指数。

二、应用介绍

1、颗粒物浓度测定常见方法

颗粒物浓度测定的原理大致有三种：激光散射法、β射线法及振荡天平法。 现在市面上大多数公司的产品采用的都是激光散射法测定原理，用β射线法的则 是少之又少，而微量振荡天平法则是基本上消失了。本文针对激光散射法进行介 绍。

2、什么是气溶胶

气溶胶是指悬浮在气体介质中的固态或液态颗粒所组成的气态分散系统。这 些固态或液态颗粒的密度与气体介质的密度可以相差微小，也可以悬殊很大。气 溶胶颗粒大小通常在0.01~10μm之间，但由于来源和形成原因范围很大，颗粒 的形状也是多种多样。天空中的云、雾、尘埃，工业上和运输业上用的锅炉和各 种发动机里未燃尽的燃料所形成的烟，采矿过程、采石场采掘与石料加工过程和 粮食加工时所形成的固体粉尘等都是气溶胶的具体实例。

3、泵吸式激光散射传感器原理及应用

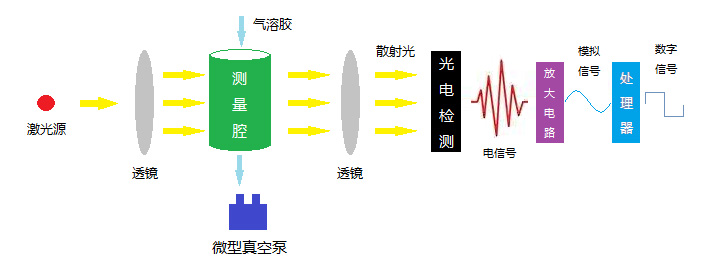

泵吸式激光散射传感器组成：激光源、微型真空泵、透镜组、光电检测器、 放大电路及处理器等 泵吸式激光散射工作原理：通过微型真空泵将待测气溶胶吸入测量腔，由激 光二极管发出的激光，通过透镜组形成一个薄层面光源，薄层光照射在流经测试 腔的待测气溶胶时，会产生散射光，散射光照射到光电检测器上面，产生电信号， 通过放大电路产生模拟信号，得到散射光强度随时间变化的曲线，进而微处理器 利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位内不同粒径的 颗粒物数量，输出为单位体积内各浓度颗粒物的质量及个数。

采用这种泵吸式激光散射原理传感器的颗粒物监测站，同时又采用能精密流 量控制的微型真空泵将待测气溶胶吸至独立检测腔，进行测量，具有测量速度更 快，检测指标更准确的特点。

三、应用难点

1、在线监测需要微型泵昼夜不停地连续运转，长寿命且免停机维护；
2、监测环境恶劣需要微型泵具兼容复杂介质，对泵的品质有极高的要求；
3、需要微型泵能够远程启停、调节流量及在线反馈泵的运行情况；
4、平稳气流量，微型气泵具有稳定的流量是保证检测准确性的重要条件。

四、产品方案

C09微型真空泵

简述：直流无刷电机，增强尼龙和EPDM橡胶材质为主，三腔泵，供电电压DC24V， 多种调速类型（PWM、频率及旋钮调速型），相对真空度-37kpa以上，峰值流 量：2L/min左右，平均流量：2L/min左右，抽气口可带大负载，但排气口必须 畅通。

优点：长寿命（品质版连续工作寿命能达5500h以上）、三腔泵输出流量平稳、 多功能调速、体积小巧、兼容腐蚀性复杂介质，低噪音等。 C26微型真空泵 简述：直流无刷电机，增强尼龙和EPDM橡胶材质为主,单腔泵，供电电压DC12V 货24V，多种调速版本（旋钮、频率及触控调速型），负压范围：-19到-30kpa， 峰值流量范围1.8-3.6L/min（玻璃转子流量计测试数据），抽气口可带大负载， 但排气口必须畅通；

优点：多功能调速、长寿命（品质版连续工作寿命能达5500h以上，另有连续最大负载寿命实测超过10000小时型号备选）、 兼容腐蚀性复杂介质、低噪音、模块化接头等。
