各类真空泵原理及特点浅析

真空泵是一种能使气体不断的吸入和排出，借以达到传输气体目的，按其工作的原理可以分为两种类型：变容真空泵、动量传输泵。

一、变容类真空泵：

利用泵腔容积的周期性变化来完成吸气和排气过程的一种真空泵。以其内部隔膜、活塞、转子的运动矢量又可以分为2种类型：

1、往复真空泵：

是利用泵腔内活塞、隔膜做单一往复运动。气嘴处有单向阀，在偏心圆电机的圆周运动带动下，泵内部的隔膜伸缩运动，将气体吸入、压缩并排出，因此称为活塞泵或者隔膜泵，我司生产的气泵均为此原理工作。此系列泵的特点是：多为无油泵，不污染介质，体积微型化，采用小型直流电机居多。

因为往复式隔膜泵和活塞泵的上述特点，这一系列真空泵被广泛应用于医疗仪器、分析仪器、监测仪器等领域，用于传输不能被污染的介质。

2.旋转类真空泵：

是利用泵腔内转子做旋转运动，通过变容等方式实现吸入气体并排出的过程。旋转式真空泵种类繁多，工业中较常用有如下系列： 旋片式真空泵：两个（或以上）旋片在转子槽内滑动并与定子内壁相接触，将泵腔分为几个可变容积的一种旋转变容积真空泵，通常旋片与泵腔之间的间隙用油来作为密封。旋片泵极限真空度极高，可以作为其它高真空泵或超高真空泵的前级泵，但它不适于抽取极具氧化性的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。



液环式真空泵：带有多叶片的转子偏心装在泵壳内。当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的旋转变容真空泵，当工作液体为水时，又称为水环式真空泵。

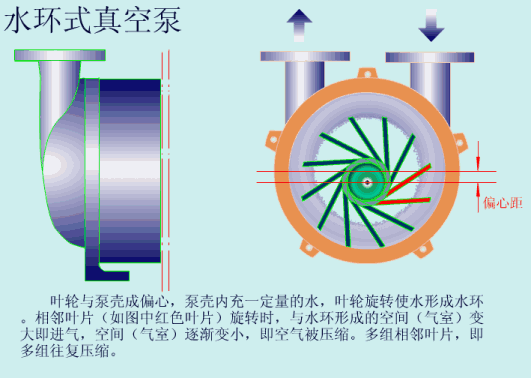

                                                             水环真空泵原理



罗茨真空泵：以罗茨风机演变而来，抽速大，转子无需润滑，允许被抽气体中含有的灰尘和水蒸气，但罗茨泵是一种无内压缩的真空泵，通常压缩比很低（泵的排气压力与进气压力之比称为压缩比),所以气体在泵腔内没有被压缩，吸入口产生的负压很小，排气口产生正压也较低。

                                                        罗茨真空泵原理



螺杆真空泵：利用一对螺杆，在泵壳中作同步高速反向旋转而产生的吸气和排气作用的泵 爪式真空泵。工作腔及螺杆转子表面有防腐涂层，可适应恶劣工况，不耗油，气体在泵内无压缩，适宜抽取可凝性气体，但成本高，依赖进口，不适合抽取强氧化、易燃易爆气体。

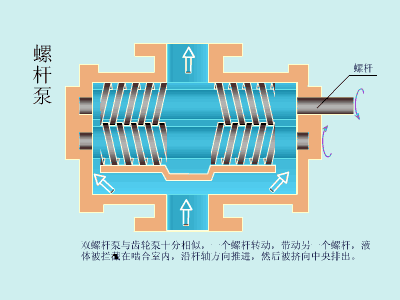

                                                               螺杆真空泵原理


此系列的泵密封方式多采用油封、密封圈密封、机封等，属于大型泵类，部分介质会与泵油起化学反映，因此需根据使用场景选择类型适合的泵。

二、动量传输泵

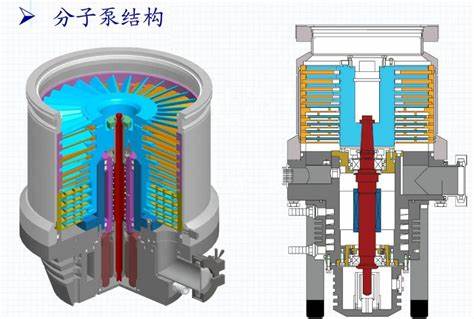

这种泵原理是依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。 涡轮分子泵:利用高速旋转的动叶轮将动量传给气体分子，使气体产生定向流动而抽气的真空泵。此类型泵耐气压冲击，无气体存储和解吸效应，不污染气体，真空度极高，多用于控热核反应装置、重粒子加速器和高级电子器件制造等方面。
