流量调节回路设计原则

By 未知2020-04-09

1.1 流量调节回路设计

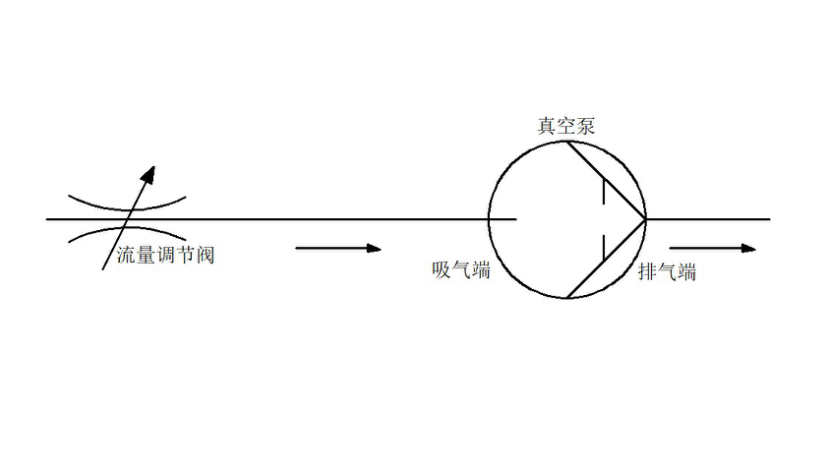

调节泵的输出流量，可以采用在气路系统中加入流量调节阀调节气路系统中的流量。（如下图所示）

微型真空抽气泵：C系列如C09、C13、C15、C30、C50和VML、VUY、VLC、VLK、VBY、VKY、VCY、VAY、VQY、VJY，流量调节阀只能布置在泵的抽吸端。

微型真空抽打气泵：D系列如D15、D23、D35、D50、D60和FML、FAY、FNY、FKY、FCY、FQY等系列，流量调节阀可以布置在泵的任意一端（抽吸端、排气端均可）。但任何产品都应优先考虑调节阀加装在泵的抽吸端。（如果只用打气功能流量调节阀应加装在排气端）

应用举例

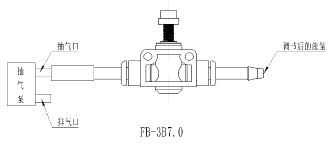

采用海霖公司FB-3B7.0精密调节阀作为流量调节元件对气路抽气端流量进行调节：

海霖公司的精密调节阀具有流量调节细腻、调节幅度大、体积小巧、便于安装、多用途、使用简单等特点。主要与微型泵配套使用，适用于希望大幅度、细腻地调节管路系统流量或真空度、正压的场景。

特别说明

我们的精密调节阀本质上是单向节流阀，它的安装有方向性；选购时应特别注意！

我们不保证其他品牌的泵产品也具有相同性能！
