微型隔膜泵在呼气分析仪中的应用案例

背景介绍

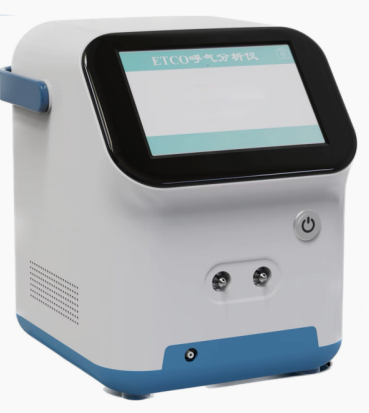

随着医疗技术的发展，针对病情的检测手段也越来越便捷准确，今天给大家介绍下：呼气末二氧化碳 (end tidal carbon dioxide，ETCO2) 监测。

这种检测是一项无创、简便、实时、连续的功能学监测指标。随着监测设备的小型化、采样方法的多样化、监测结果的精准化，ETCO2在急诊科的临床工作中得到了越来越广泛的使用。目前，ETCO2监测方法的选择和临床应用上仍存在诸多困惑，故制定该共识以期规范并提高我国急诊医学领域对ETCO2监测的认识和临床应用。

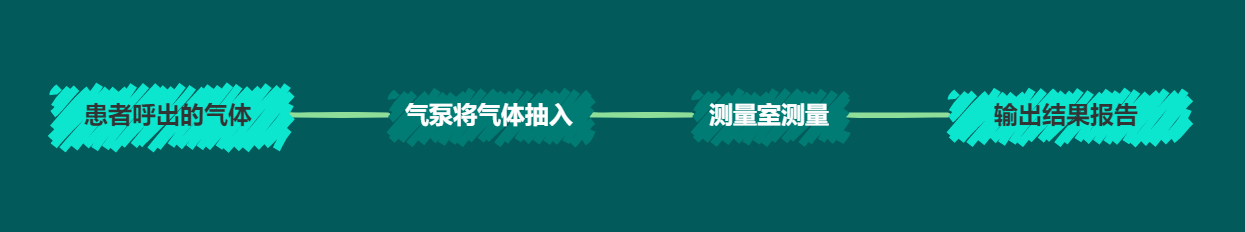

工作原理

ETCO2监测的方法有吸光光度法、显色法、质谱分析法、拉曼散射分析法等。临床上以吸光光度法最为常用。利用二氧化碳吸收4.26 μm波长的红外线这一特点，通过监测红外线衰减强度来计算二氧化碳的浓度。显色法检测装置利用二氧化碳遇水形成碳酸的原理，让含水汽的呼出气体经过酸碱指示剂，指示剂变色则提示有二氧化碳。

应用难点

1、在线监测需要微型泵昼夜不停地连续运转，长寿命且免停机维护；所以对泵的寿命要求是比较高的，如果寿命短暂那整体维护需要花费更多的时间，产品得不到保障。

2、平稳气流量，对于检测来说如果气流波动比较大那将会对检测的数据产生一定的影响，所以微型气泵具有稳定的流量是保证检测准确性的重要条件。

3、低噪音，呼气分析仪主要应用在医院科室以及住院部等安静的环境下，所以需要保证良好的噪音环境，如果泵的噪音过大微型泵运用在医院环境中需要保证良好的噪音环境，避免声音过大。

4、体积小巧，目前呼气分析仪这款产品主要特性之一是体积小巧，便携，所以对内部整体元器件的体积要求较高对于泵的尺寸把控相当严苛。因此泵需要做到便于安装。

我司提供的解决方案

我司新推出两款小体积真空泵，均可满足难点需求。

D09微型隔膜泵产品特点（详见产品中心）

1、极致小体积

D09微型隔膜泵的尺寸和一节5号电池相仿，圆柱形的外形设计便于安装在狭窄的设备空间内部，在具备长寿命和高可靠特性的工业级微型泵中，属于独树一帜的小体积产品。

2、低脉动气流平稳

D09创新地使用了3泵腔联动设计，输出的气流非常平稳，具备低脉动特性，有效抑制了气流的波动效应，可以极大方便气路设计和简化传感器数据处理。

3、低噪音

D09常规产品的的噪音60dB左右，为了满足低噪音的医用场景，专门推出了具有降噪专利设计的D09Q产品，工作噪音仅40dB，装进设备内部后噪音几乎不可闻，极大提升了设备的运行品质

D15微型隔膜泵产品特点

1、极致小体积

D15的体积约为乒乓球大小，是一个结构设计非常紧凑的产品，可以将呼气检测仪器的体积进一步压缩。

2、长寿命高可靠

D15新一代隔膜泵采用工业级别可靠性设计，在各个工作压力区间均有详细的寿命实测数据，满足365*24hr的长时间连续运行可靠性要求，进一步减少了设备的运行和维护成本及工作量。

3、高性能

在非常紧凑的体积前提下，D15可以实现3L/min的高峰值流量，以及+/-50kPa的正负压力输出，具有非常优异的气体传输效率和性能，可以缩短气体采样时间、设计更大负载的气路。

4、低功率

为了实现电池供电的便携场景，D15M-DI型产品采用了专门为低功耗优化的机械结构和电机，功率低于0.5W，并可在1～6V宽广的电压区间运行，非常适合于采用电池供电的便携场景。

客户可根据实际应用需求，选择合适的型号，也可联系我司售前人员咨询更多详细信息。
